很多朋友多次问到关于监控各类项目如何组网？做为一个做监控项目的弱电人，心中不得不有几张常见监控系统图，只有了解组网系统图后，做监控项目的各个环节才能了然于胸，随时能够拿出解决方案，本期我们一起来总结下，监控常见项目的组网系统拓扑图。

一、酒店传统或全光网络接入组网系统图

传统的综合布线方式，即网线加交换机级联形成局域网这种组网方式。

弊端： 线缆多，接头多，铜线容易氧化，造成网络故障频发，故障排除困难。而且各种系统繁琐、设备占用多、长期需要专业人员维护。

全光网络接入方案不仅能有效减少线缆及人工成本，也极少出现线路故障问题，一个房间只布放一根光纤，一个房间只配备一个终端，在实际监控项目中，也有不少项目使用到了全光网络。

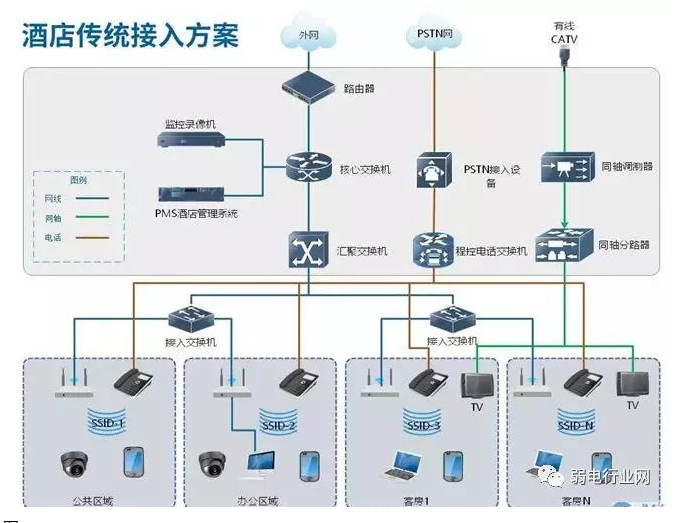

传统酒店项目接入方式（监控、无线覆盖）：

图一

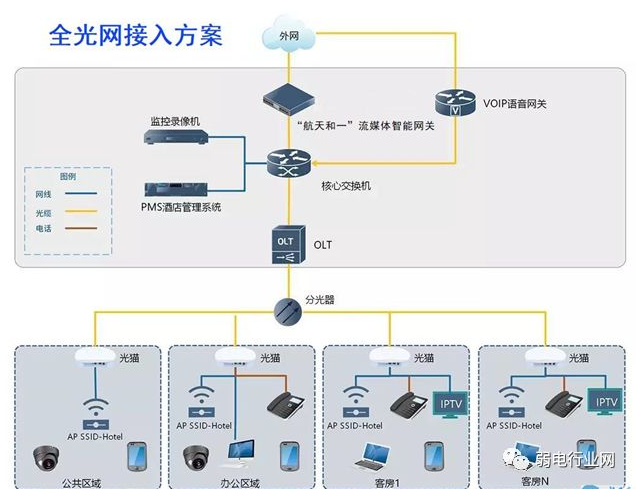

全光网接入方式(监控、覆盖）：

图二

二、雪亮工程方案组网图

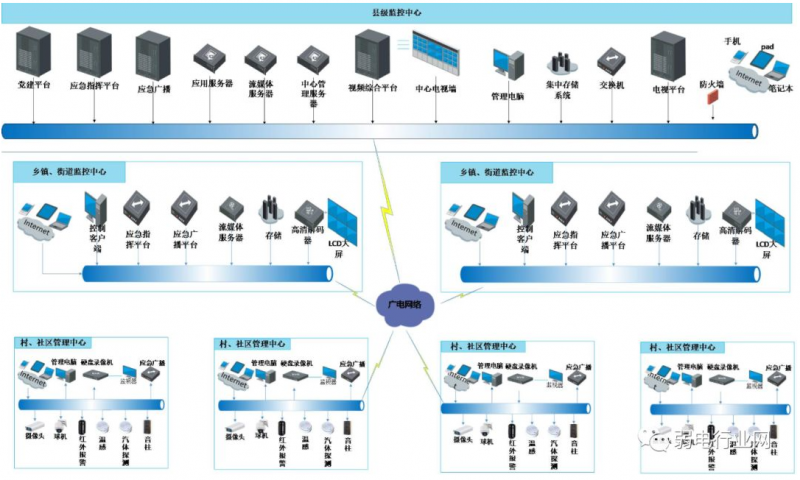

项目建设拟在区县辖区内各个区域、乡镇及村（小区、院落）新建高清摄像；县辖区内各镇、各村主要的出入口、道路部署智能化感知人员卡口及车辆卡口系统实现对人、车辆图像 抓拍结构化描述；对各村部署感知人员卡口系统、智能跟踪系统。

县设立平台并对本辖区内的各个乡镇以及村（小区）的监控资源进行统一控制和运维管理，县平台与地市平台、省平台对接；另外，部分已建设监控系统的社会资源也需要接入到县局平台。

图一

图二

三、太阳能监控系统

太阳能监控系统的应用也是越来越广，由于监控点自身环境特点，距离较远，传输方式不可能采用有线或光缆，因此应选择无线传输方式来进行数据的传输。目前，4G无线传输技术成熟，并得到广泛的应用，其具有信号覆盖率高，部署方便等特点，是该系统设计的最佳选择。

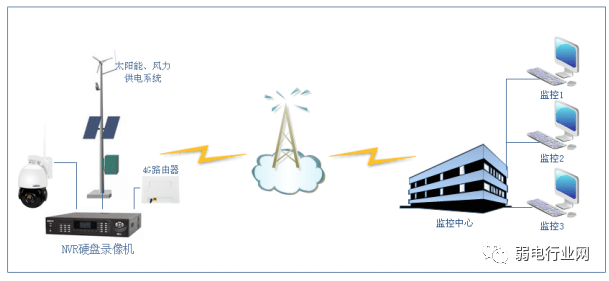

视频监控系统拓扑图

该监控系统包含前端采集单元、无线传输单元和中心管理单元 3 大部分组成。

前端采集单元

前端采集单元由视频服务器、风光互补供电系统、外接采集设备三部分组成，它通过外接的摄像头等采集设备实时采集现场的视频数据，并存储视频数据到本地存储设备。前端采集单元自身配备供电系统，保证设备在无光照、无风、或无光无风等环境下能最大程度地持续正常工作。

无线传输单元

无线传输单元负责用户所需数据的远程传输，在前端采集单元的视频服务器中集成有 4G 无线传输单元。4G 无线传输技术具有信号覆盖率高，部署方便等优点，同时具有很高的数据传输能力，为视频的实 时流畅传输提供了保证。

中心管理单元

中心管理单元负责对各个前端采集单元的监控和管理，包括实时视频监控，历史视频回放，历史视频截取，图像抓拍等功能。

四、厂区监控组网系统图

这里面有两个类型的组网拓扑图，可以看下。

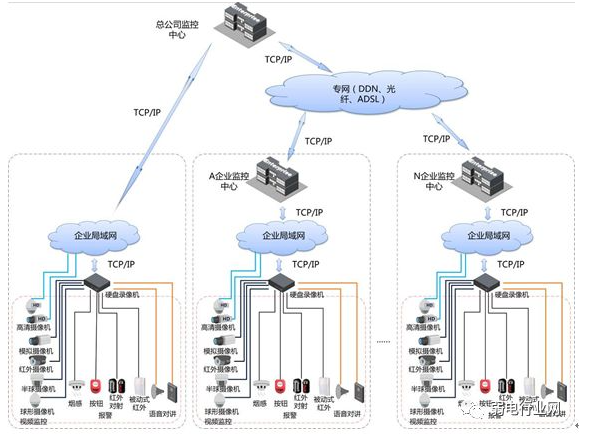

图一 厂区的监控存储拓扑图

五：小区监控组网系统图

根据小区的建筑特色及实际安防需求，小区的防护范围划分为两道防线：

第一道防线： 是 小区的主次出入口及外围周界 。

小区主次出入口是人员、车辆进出的必经之处，虽然24小时有保安人员值守，但是单靠保安人员来实现整个出入口的管理不仅在安全性上不高，并且会给值班人员带来极大的压力。在该区域设计视频监控系统，实现对进出人员及车辆的记录、控制。

小区周界覆盖距离长，是小区安全防范较为薄弱的区域，也是犯罪份子最容易绕过保安人员直接入侵小区的主要地点，因此在该区域建设视频监控系统，不仅提高了小区的安保性，同时也节省了大量的人力投入成本。

第二道防线是小区的公共场所及住宅楼周边。

系统在公共场所、主要干道岔路口及住宅楼周边等立杆安装室外监控点，实时监控这些区域的人员及车辆。

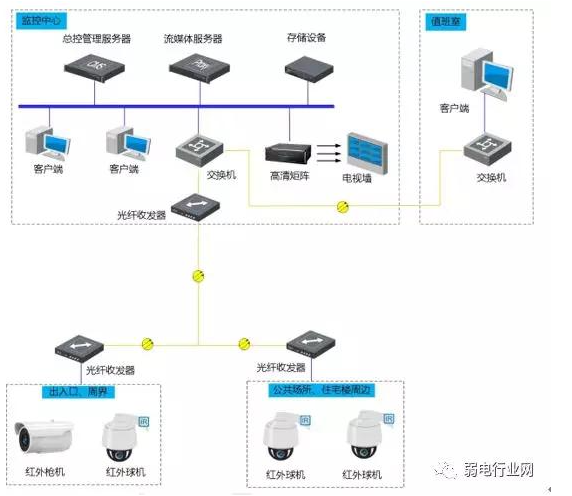

如下图：

六：监控光纤组网拓扑图

1、普通应用

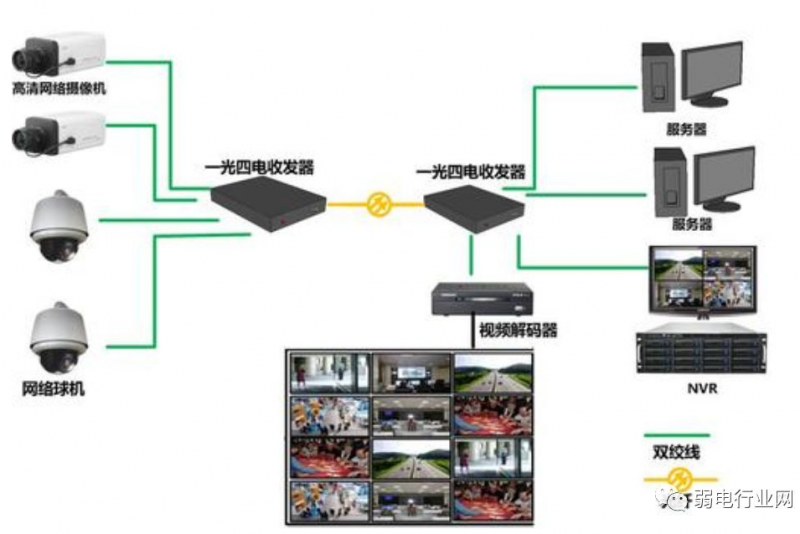

主要针对网线距离有限，可以使用光纤收发器，我们平时可能比较常见是这种样的组网

图一

2、一对一传输方式

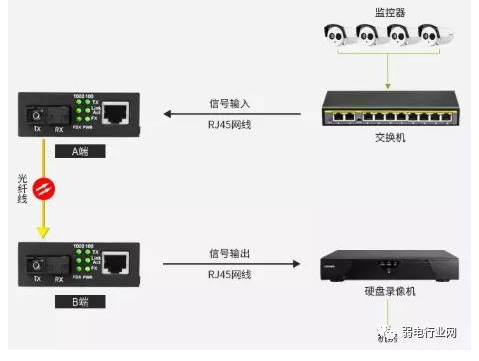

这是光纤收发器比较常见的应用方式，应用在中小型的远距离网络中比较多，比较明显的就是只有一对光纤收发器。

图二

3、大型监控项目光纤组网的应用

汇聚型光纤收发器在一些小型网络监控项目中应用比较普遍，为多对一的链接方式，其实也叫光纤汇聚交换机。

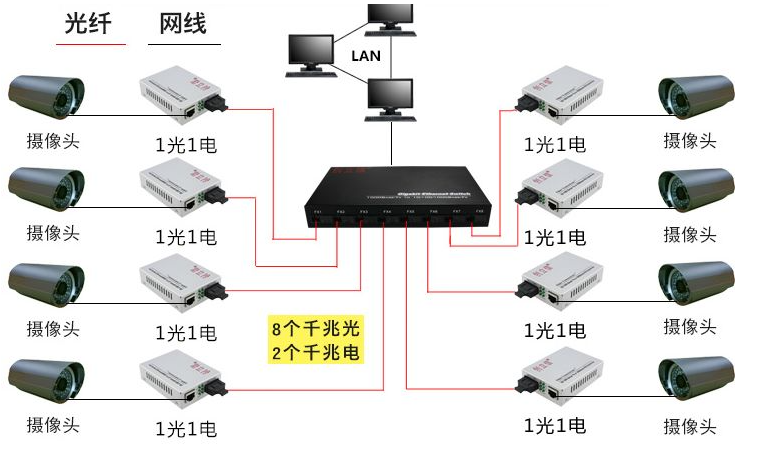

机房端的4光1/2电或者8光1/2电光纤交换机，直接取代了多台1光1电光纤收发器，通过光纤交换机的千兆网口直接连接到NVR，减少了机房端一台网络交换机的应用。

图三

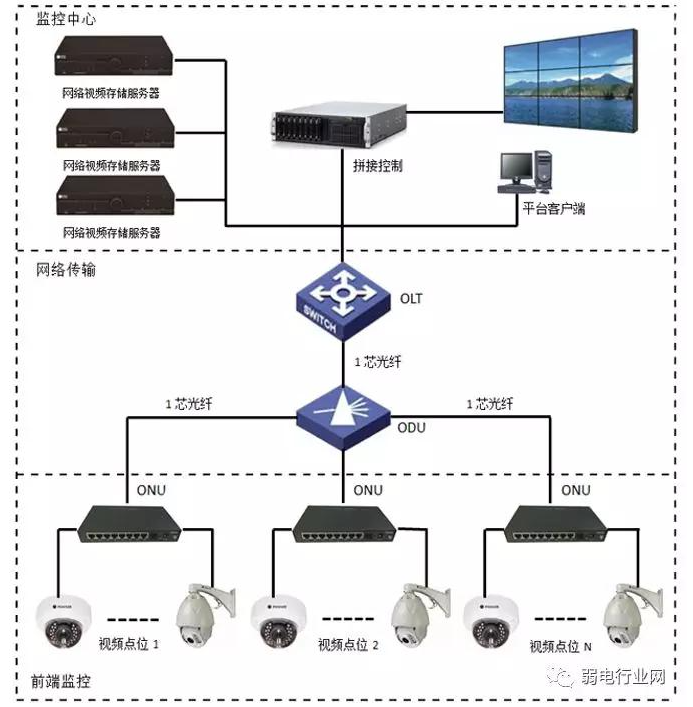

4、pon组网监控拓扑图

这个方面昨天还有朋友在问，各监控点摄像机输出图像信号数字视频流通过 ONU设备接入PON，再通过光分路器 ，实现多点到点的接入。

pon它由OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

PON承载技术作为业界主流接入网组网技术，网络结构简单，系统稳定性高； 网络适应能力强， 在系统功能、性能需求发生较大变化时，能灵活应对； 接入业务类型多样，能更好地解决视频监控系统接入范围覆盖广、接入点位不确定，接入前端设备数字化等方面具有非常好的适应性。

PON在远距离或远程监控等超大型监控项目上，有更好的应用。

图四

七：看守所

监控系统拓扑图

常用的看守所监控组网系统：
